Инструмент фирмы MoleMab

Абразивные круги для круглого наружного шлифования





Абразивные круги для круглого наружного шлифования имеют диаметры от 300 до 1200 мм и отверстия от 76,2 до 508 мм. Ниже приведены стандартные размеры.

Формы и размеры
форма d h форма d h p/K* F* форма d h p/K* F* G*
 t1  300  76.2 - 127

 t5

t20

  300  127  210

 t7

t21

  300  127  210
 350  127  350  127  210    350  127  210
 400 127 -  203.2  400  203.2  290    450  203.2  290
 508  203.2 - 304.8  508 304.8   390    508  304.8  390
 610  203.2 - 304.8  610  203.2  290    610  203.2  290
 760  304.8  760  304.8  390    760  304.8  390
 800  304.8  800  304.8  410    800  304.8  410
 915  304.8 - 508  915  304.8  410    915  304.8  410
 1060  304.8  1060        1060  1200
 1200    1200        1200



Высота кругов – по запросу
Для кругов t20 и t21 угол сужения профиля – по запросу



 >>> наверх



  • Абразивные круги для круглого наружного шлифования. Спецификации

Периферийная скорость 35÷50 м/сек

Спецификации
материал тип Круги диаметром < 508 мм Круги диаметром > 508 мм
 Спецификация  Применение  Спецификация  Применение
 сталь  Мягкая сталь 15a046K07v86 обдирка 15a046K07v86 обдирка
Стальное литье
Цементируемая сталь до закаливания		 15a060J08v86 финишная обработка 15a060J08v86 финишная обработка
Закаленная цементируемая сталь 09a046K07v86 обдирка 09a046K07v86 обдирка
 Инструментальная сталь 14a060J08v85 обдирка 14a060J08v85 обдирка
3sa070I08v114
ceramic blue		 3sa070I08v114
ceramic blue
Быстрорежущая высоколегированная сталь* твердость > 60 hrc 14a080J08v85 Финишная обработка 14a080J08v85 Финишная обработка
3sa100I08v114
ceramic blue		 3sa100I08v114
ceramic blue
Нержавеющая сталь
Кислотно- и термостойкие стали		 Незакаленные нержавеющие стали 09a060J08v86 обдирка 09a060J08v86 обдирка
09a080J08v86 Финишная обработка 09a080J08v86 Финишная обработка
Закаленные нержавеющие стали 08c060J08v1 обдирка 08c060J08v1 обдирка
08c080J08v1 Финишная обработка 08c080J08v1 Финишная обработка
Инконель, нимоник 43a060K08v86 обдирка 09a080J08v92 обдирка
43a080J08v86 Финишная обработка 43a054K08v86 Финишная обработка
Хром Твердое хромирование 09a100I08v86 Финишная обработка 09a080I08v92 Финишная обработка
Чугун Серый чугун 06c060I07v11 обдирка 06c054I07v11 обдирка
06c080I07v11 Финишная обработка 06c080I07v11 Финишная обработка
Отожженный чугун
Чугун с шаровидным графитом		 43a060K08v86 обдирка 43a054K08v86 обдирка
43a080J08v86 Финишная обработка 43a070J08v86 Финишная обработка
Титан Титан для авиации 08c060J08v11 обдирка 08c054K07v11 обдирка
08c100I08v11 Финишная обработка 08c080J08v11 Финишная обработка
Твердый сплав и спеченные материалы Твердый сплав
керамика**		 08c046h10v11p обдирка 08c054h08v11 обдирка
08c080h08v11 Финишная обработка 08c060h08v11 Финишная обработка
Цветные металлы Алюминий, медь, бронза, легкие сплавы 08c046h10v11p обдирка 08c046h10v11p обдирка
08c080h10v11p Финишная обработка 08c060h10v11p Финишная обработка
пластик Пластиковые материалы различного типа 08c046h10v11p обдирка 08c046h10v11p обдирка
08c080h10v11p Финишная обработка 08c060h10v11p Финишная обработка
Резина Резина различных твердостей 001ac1740v *** Общее применение 001ac1740v*** Общее применение

(*)Для обработки быстрорежущей и высоколегированных сталей рекомедуется использовать круги из кубического нитрида бора (см. отдельный каталог)
(**)Для обработки твердых сплавов и керамики рекомендуется использовать алмазные круги (см. отдельный каталог)
(***) сверхпористый круг – максимальная скорость 30 м/сек



>>> наверх



  • Абразивные круги для суперфинишной обработки на связке из шеллака

Периферийная скорость 20 ÷ 30 м/сек

спецификации
материал тип спецификация применение
разный разный 08c220 e3e Суперфинишная обработка
08c320 e3e Зеркальная финишная обработка



  •  Абразивные круги для шлифования кулачковых и коленчатых валов

Периферийная сокрость 50 ÷ 63 м/сек



спецификации
материал тип спецификация применение
кулачковые валы (производственное шлифование) кулачок
Закаленная сталь		 75a060K07v86 обдирка
3sa070K07v114 обдирка
Более высокий слой снятия
Кулачок
Отбеленный кокильный чугун		 75a060l07v86 обдирка
3sa070l07v114 обдирка
Более высокий слой снятия

Шейка вала

Закаленная сталь и чугун

 75a060Q07v86 Общее применение для кругов высотой > 20 мм
3sa070p07v114
75a060p07v86 Общее применение для кругов высотой > 20 мм
3sa070o07v114
Коленчатые валы
(производственное шлифование)		 Закаленная сталь и чугун 15a060K07v86 обдирка
11a080J08v86 Финишная обработка
3sa070K07v114 Общее применение



Для выбора наиболее подходящей спецификации и твердости проконсультируйтесь с нашим специалистом

>>> наверх

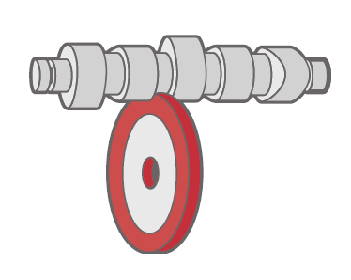

  • Абразивные круги для шлифования кулачковых валов

Периферийная скорость 35 м/сек

Формы и размеры
форма d t h
t1 457 18 - 25 152.4
Cпецификации
Материал Тип Спецификация Применение
Кулачковые валы (ремонт) Кулачок из закаленной стали и чугуна 51a080J08v86 Общее применение

 >>> наверх



  • Абразивные круги для шлифования коленчатых валов

Периферийная скорость 35 м/сек

Формы и размеры
форма d t h
t1 457 Различная высота t7  203.2
508 Различная высота t7  304.8
585 Различная высота t7  406.4
660 20 - 22 - 25 - 28 - 32 203.2
 710 20 - 22 - 25 - 28 - 32 203.2
 760 20 - 22 - 25 - 28 - 32 - 38 203.2
 812 20 - 22 - 25 - 32 - 38 203.2
 915 20 - 22 - 25 - 28 - 32 - 38 - 45 - 50 304.8
 1016 28 - 32 - 38 - 45 - 50 - 63 304.8
 1060 32 - 38 - 45 - 50 - 63 304.8



Cпецификации
материал тип диаметр < 610 диаметр > 610 Применение
Коленчатые валы
(ремонт)		 Закаленная сталь 15a054K07v86 00a054lM06v86 Общее применение
чугун   15a054l06v86 Высокий слой снятия
Закаленная сталь
Чугун с хромированным слоем		   09a054K06v92 Высокий слой снятия



 >>> наверх

  • Абразивные круги для точного шлифования


Формы и размеры

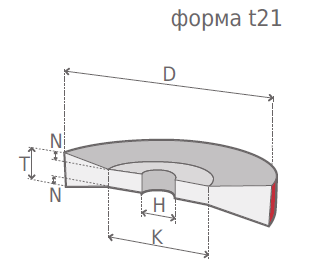

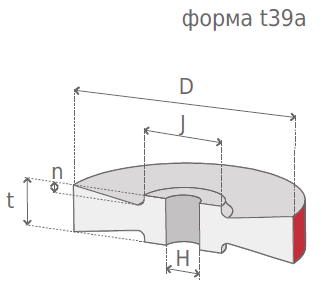

форма d t u h J/K F G n
 t39a 660  19  19  203.2  320      1.5
 t39a 660  22  22  203.2  320      2
 t39a 660  25  25  203.2  320      2.5
 t21 660  32-    203.2  320      4
 t39a  710  25  19  203.2  320      1.5
 t39a  710  25  22  203.2  320      1.5
 t39a  710  25  25  203.2  320      2.5
 t39a  710  28  28  203.2  320      3
 t21 710  32-    203.2  320      4
 t21  710  38-    203.2  320  4  4  1.5
 t39a  760  25  19  203.2  320      1.5
 t39a  760  25  22  203.2  320      1.5
 t39a  760  25  25  203.2  320      2.5
 t39a  760  28  28  203.2  320      3
 t21  760  32-    203.2  320      4
 t21  760  38-    203.2  320  4  4  1.5
 t39a  812  25  19  203.2  320      1.5
 t39a  812  25  22  203.2  320      1.5
 t39a  812  25  25  203.2  320      2.5
 t39a  812  28  28  203.2  320      3
 t21  812  32-    203.2  320      4
 t21  812  38-    203.2  320  4  4  1.5
 t39a  915  25  22  304.8  400      1.5
 t39a  915  25  25  304.8  400      2.5
 t39a  915  28  28  304.8  400      3
 t21  915  32-    304.8  400      4
 t21  915  38-    304.8  400  4  4  1.5
 t21  915  45-    304.8  400  6  6  3
 t21  915  50-    304.8  400  7  7  3
 t21  1016  32-    304.8   400       4
 t21  1016  38-     304.8  400   4   4   1.5
 t21  1016  45-     304.8   400   6  6   3
 t21  1016  50-     304.8   400   7    7    3
 t21  1016  63-     304.8   400   13   13    3



 >>> наверх
